Гомоморфизмы

Гомоморфизм - это отображение между двумя зависимостями (как показано на рисунке 2.34). Например, деталь, описанная в каталоге деталей автомобиля, может содержать в себе другие детали (составная деталь), также описанные в этом каталоге. Каждая позиция каталога снабжена номером модели; каждая деталь характеризуется своим серийным номером, причем каждая составная деталь содержит в себе соответствующие детали, также имеющие свои серийные номера.

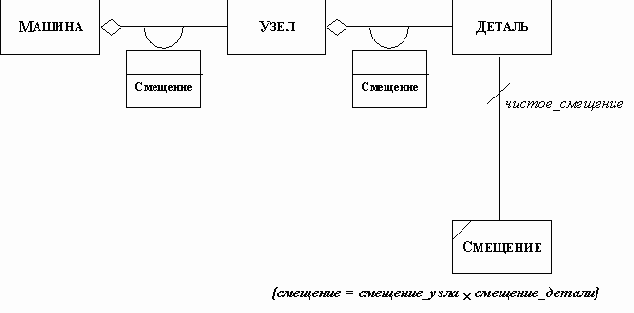

На рисунке 2.34 показаны классы, соответствующие физическим деталям (класс деталь) и их описаниям в каталоге (класс модель_детали), а также зависимости между такими классами (поскольку речь идет о сложных деталях, эти зависимости являются агрегациями зависимости содержит). На рисунке показано отображение диаграмм объектных моделей, соответствующих физическим деталям, в диаграмму объектной модели, соответствующей каталогу. При этом следует иметь в виду, что поскольку разным физическим деталям одного вида (номенклатуры) соответствует одно описание в каталоге, рассматриваемое отображение как бы "склеивает" все диаграммы объектных моделей, соответствующих физическим деталям, в одну диаграмму объектной модели, соответствующей каталогу. Описанное отображение есть один из наиболее типичных примеров гомоморфизма.
