Привязка событий к объектам банковской сети



Привязка событий к объектам банковской сети

Привязка событий к объектам банковской сети

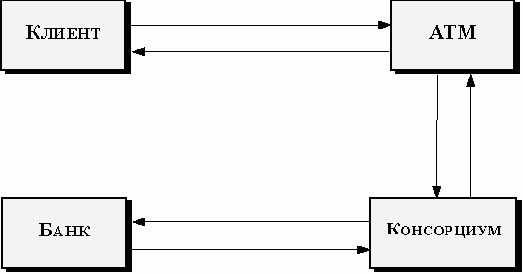

Построение диаграмм состояний начинается с привязки событий к объектам банковской сети (см. рисунок 2.56), являющимся источниками этих событий. Сначала рассматриваются нормальные события, потом исключительные события. Построение диаграммы состояний объекта (класса) может считаться законченным, когда диаграмма охватывает все рассматриваемые сценарии. Диаграммы состояний объектов классов ATM (банкомат), консорциум и банк представлены на рисунках 2.57, 2.58 и 2.59 соответственно.
