Частотные свойства последовательных

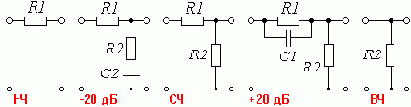

К основным корректирующим звеньям относятся:

  1. Пассивное интегрирующее звено
  2. Пассивное дифференцирующее звено
  3. Пассивное интегро-дифференцирующее звено
  4. Фазосдвигающее звено
  5. Антивибратор

где: T1 = (R1+R2)C2; T2 = R2C2; T3 = R1C1; T4 = (R1||R2)C1.

Отмеченный участок ЛАЧХ корректирующих звеньев 1, 2 и 3, должен так изменить вид корректируемой ЛАЧХ, чтобы она в том же диапазоне частот пересекала ось частот с наклоном -20 дБ/дек.
